Laserregelpyrometer

Das HELISYS-Laserregelsystem

Ultraschnelle Infrarot-Temperaturmessgeräte, optimiert für den Einsatz in Verfahren der additiven Fertigung. Sie optimieren alle laserbasierten Anwendungen, indem sie Prozesse entweder überwachen oder – basierend auf der gemessenen Temperatur – in nahezu Echtzeit auf einen Sollwert regeln. Das H4 misst, verarbeitet Daten und agiert direkt im eigenen Gehäuse und leitet das fertige Korrektursignal (ein analoges 0–10-V-Signal) unmittelbar an den Laser weiter.

Integrierbar in bestehende Laserköpfe

Misst die Schmelzbadtemperatur direkt im Laserauftrittspunkt

Regelt die Laserleistung, wo der Laser bei Richtungsänderungen das Material verbrennen würde

Was kann man damit machen?

Hochgeschwindigkeits-Laserauftragschweißen – ultraschnelle und fehlerfreie Beschichtungen

Ultraschnelle Beschichtung, perfekt kontrolliert: Das H4 regelt die Schmelzbad­­temperaturen im Mikro­sekunden­bereich – selbst bei extremen Vorschub­­geschwindig­keiten – und sorgt so für makellose, hauchdünne Schutz­schichten.

Vermeidet die thermische Überhitzung des Substrats

Stimmt den Energieeintrag präzise auf den dynamischen Hochgeschwindigkeits-Pulverstrom ab

Gewährleistet eine gleichmäßige Schichtdicke und eine einwandfreie metallurgische Verbindung

Hochgeschwindigkeits-Auftragschweißen mit außeraxial eingekoppeltem Pyrometerobjektiv

Graph der Messtemperatur einer Bremsscheibe beim Beschichten.

Hochgeschwindigkeits-Auftragschweißen mit koaxial eingekoppeltem Pyrometerobjektiv

Graph der Messtemperatur einer Bremsscheibe beim Beschichten, koaxial eingekoppelte Pyrometeroptik

LMD – Hochpräzises Laser-Metall-Auftragsschweißen

Gleichbleibende Qualität bei jeder Bahn: Ob bei der Reparatur oder der 3D-Formgebung – der integrierte PID-Regler verhindert einen Wärmestau mit zunehmender Bauteilhöhe und gewährleistet so ein homogenes Gefüge.

Minimiert Eigenspannung und thermischen Verzug im Bauteil

Gewährleistet eine optimale Verschmelzung zwischen dem aufgetragenen Metall und dem Grundwerkstoff

Hält eine gleichbleibende Nahtbreite und -höhe während des gesamten Prozesses aufrecht

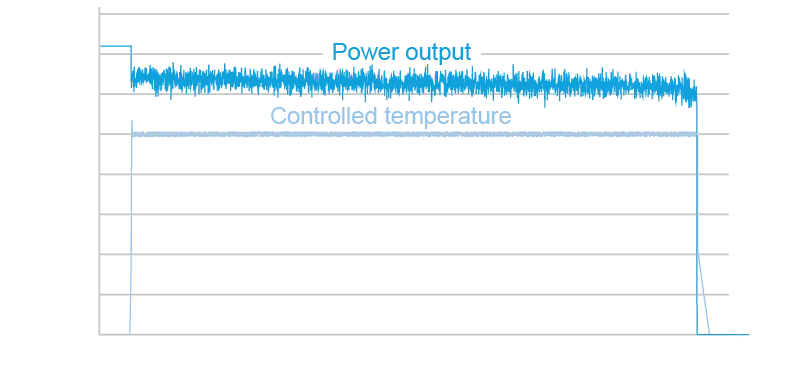

Temperatur beim Laser-Auftragschweißen, koaxial eingekoppelt, PID-geregelt

Graph der Temperaturmess- und Regelkurve bei Laserauftragsschweißen

Die Oberflächentemperatur ist äußerst konstant, da der PID-Regler die Leistungsabgabe an die erhitzte Komponente kontinuierlich anpasst.

LPBF – Intelligente Pulverbettregelung

Echtzeit­regelung im Pulverbett: Vermeidung von Ausschuss bei Überhängen und scharfen Ecken – das H4 passt die Laserleistung während des Belichtungs­vorgangs in Echtzeit an die lokalen thermischen Bedingungen an.

Eliminiert Temperaturdrift während langer, komplexer Bauzyklen

Optimiert die Stabilität des Schmelzbads durch ultraschnelle Leistungsanpassung in Echtzeit

Verhindert kritische Defekte wie Mikrorisse und strukturelle Delamination

Additiv gedrucktes Sensortherm-Logo und das zugehörige 3D-Temperaturverteilungsbild

Ganz kurz zusammengefasst:

3 Grafiken, die den Kreis aus Messen, Überwachen und Regeln zkeigt.

Highspeedpyrometer sind verfügbar als:

  • Einfarbenpyrometer mit einer Erfassungs­zeit von < 20 µs für über 50.000 Messungen / s (50 kHz Mess­frequenz).
  • H3-Quotienten­pyrometer mit einer Erfassungszeit von < 40 µs für über 25.000 Messungen / s (25 kHz Mess­frequenz).
  • H4-Quotienten­pyrometer mit einer Erfassungs­zeit von < 25 µs für über 40.000 Messungen / s (40 kHz Mess­frequenz).
